一、 【用途 Application】：
適用于HDMI 、DP、USB3.0/3.1等高頻線、數據線、電子線芯線對絞及多股絞合及同步包帶。
二、 【設備組成 Structure of Equipment】：

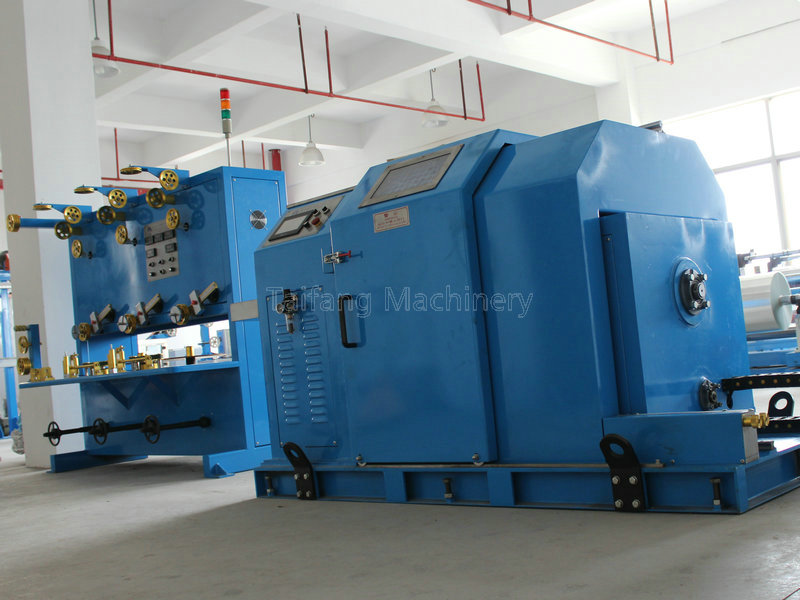

2+1頭主動放線+包帶頭(雙頭)+500型臥式懸臂單絞機。
三、 【技術特點 Technique Feature】：
高靈敏度的主動放線，數顯張力控制器穩定可調，高轉速，生產效率是立式的2倍包帶及收線張力從空盤到滿盤保持恒張力，機械絞距，加減速及正常工作時絞距恒定, 收線排位采用軸排式結構，排幅排距任意設定,可同步完成包帶，制作HDMI，DP等高頻線材，合格率100% 。
四、 【技術參數 Technique specifications】：
| 規格型號 | TF-500P或TF-400型 |
| 機器用途 | HDMI、DP、USB、CAT-7等高頻線、數據線、電子線芯線對絞及多股絞合 |
| 適用線徑 | AWG20-AWG32 |
| 絞合外徑 | MAX 4.0mm |
| 絞距范圍 | 15-60mm |
| 最快速度 | 1000r/min |
| 放線盤徑 | 400-500型ABS放線盤 |
| 收線盤徑 | 400-500型ABS收線盤 |
| 放線動力 | 1/2HP AC齒輪電機,附變頻調速 |
| 收線動力 | 380V,50HZ,5HP AC電機,附變頻調速 |
| 放線張力控制 | 直線滑軌+滑塊重錘式,機械扛桿+滑塊移動式,配在線張力檢測顯示 |
| 收線張力控制 | 電磁張力,自動追蹤,收線張力從滿盤到空盤保持恒定,不須人工調整 |
| 包帶張力控制 | 恒張力電磁剎車輪,自動張力追蹤儀,包帶張力從滿盤到空盤保持恒定,不須人工調整 |
| 排線裝置 | 軸排式收線,線材排位過程中無推/拉力損傷,排幅排距根據線材規格任意設定 |
